3M儲能電池組裝方案
2023/10/23 9:40:37
根據CNESA全球儲能項目庫的不完全統計，2022年中國新增投運電力儲能項目裝機規模達到16.5GW，其中新型儲能新增規模創歷史新高，達到7.3GW/15.9GWh，功率規模同比增長200%，能量規模同比增長280%。未來5年的中國市場，保守場景下，預計2027年新型儲能累計規模將達到97.0GW，2023-2027年復合年均增長率（CAGR）為49.3%。
儲能產業鏈可分為上游儲能系統：儲能電池、儲能逆變器、能量管理系統、電池管理系統；中游：EPC承包；下游應用場景：電源側、電網側、用戶側。
今天我們重點介紹上游儲能方形電池的應用案例。在系統集成的工藝里，需要將方形電芯組裝成模組。電芯組裝成模組的過程，可以通過膠粘方案實現。最后組裝的電池模組成品將類似如下圖所示。通常采用13個電芯為一排，每個模組可能包含1-4排電芯不等。
這種組裝模式，需要將電芯進行可靠地固定安裝。由于每一塊方形電芯的尺寸存在公差、或者由于熱脹冷縮尺寸會有變化，導致電池模組的整體累計公差就比較大。但是電池箱體的尺寸是固定的，因此如果要讓電池組和箱體的尺寸相適合，比較好的解決方案是在方形電芯間有一層泡棉作為緩沖。電芯負公差或受冷時作為尺寸填充，正公差或受熱時能有擠壓空間。3M為不同的集成商提供不同的解決方案。

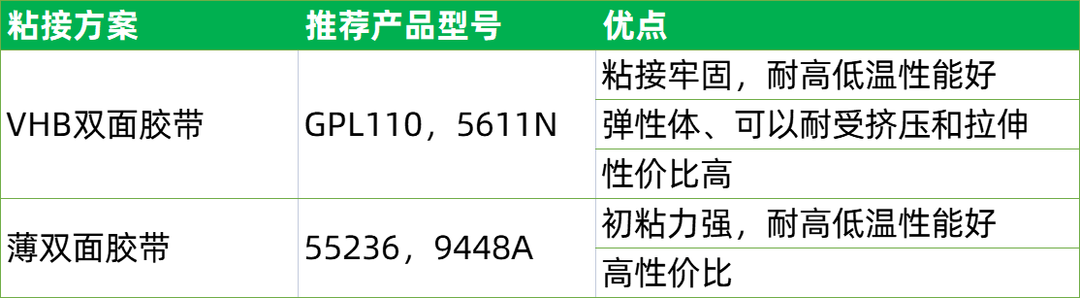

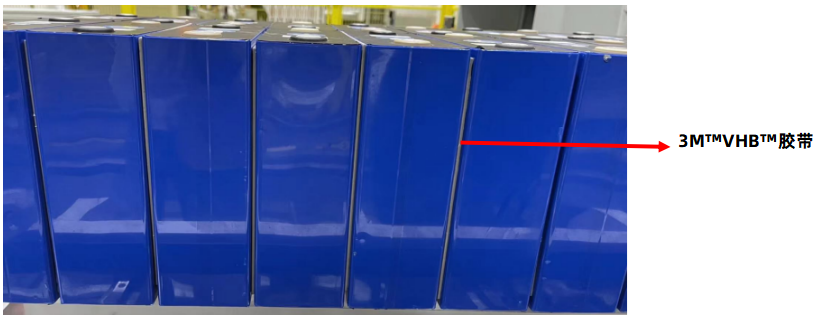

一 使用3M™VHB™雙面膠帶直接粘接方形電芯
二 使用普通泡棉雙面覆上3M薄雙面膠帶后粘接方形電芯

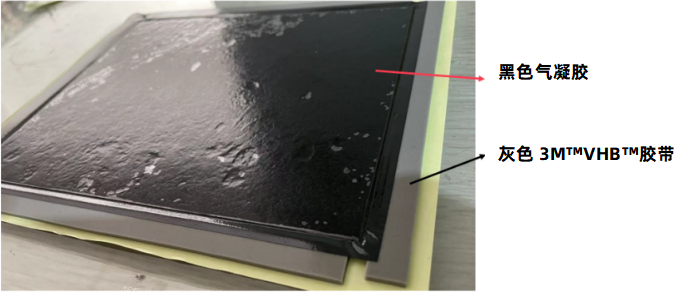

三 采用VHB™搭配氣凝膠使用，用于電芯大面之間的粘接和隔熱
